Silencio®: Opérateur silencieux de type ‘‘bloc appartements’’
pour portes sectionnelles à élévation standard rapides
>100 CYCLES/JOUR
VITESSE D'OUVERTURE DE PORTE à 9”/SEC
APPLICATIONS

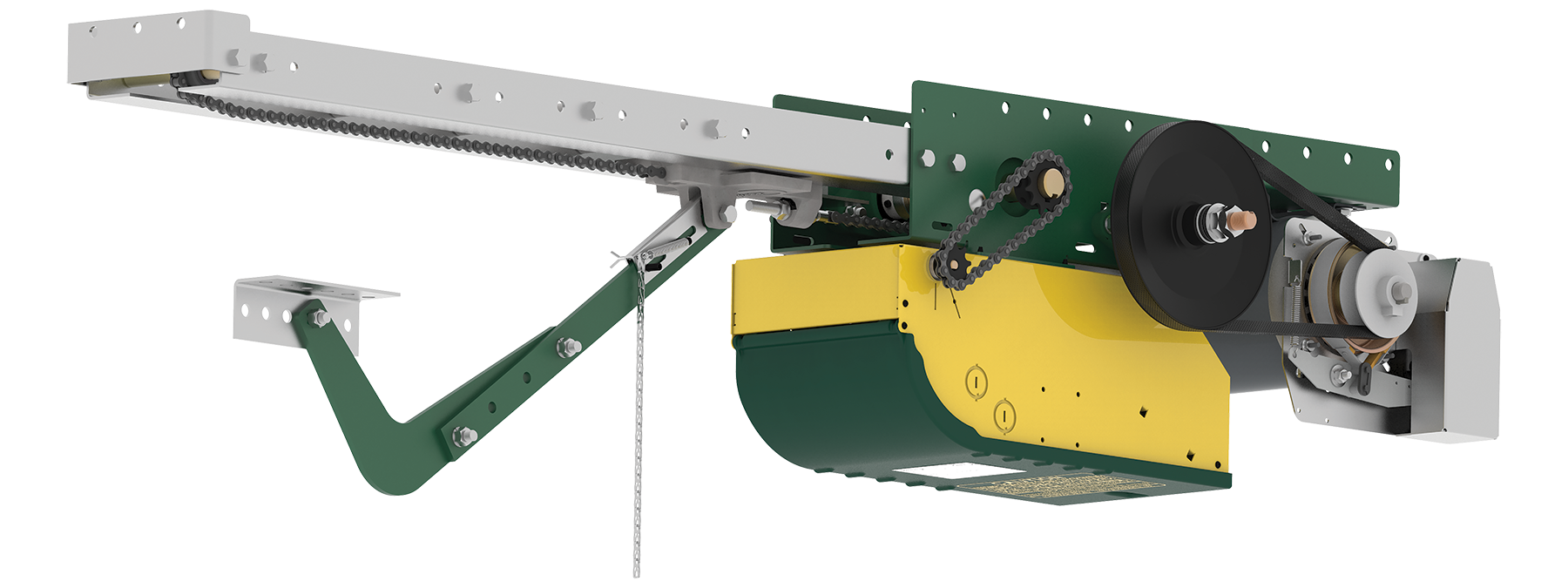

Le Silencio® RTBH-A.06 est un opérateur aérien à usage
intensif pour applications de type ‘‘bloc appartements’’.
Sa robustesse le destine à des portes industrielles
sectionnelles à élévation standard à haute fréquence
d’utilisation(1).
Le RTBH-A.06 gère des démarrage et arrêts progressifs
pour une maximisation de la longévité du système-porte
en son entier. Il est également équipé d’un frein
solénoïde à bande à montage résilient, ainsi que d’autres
améliorations innovatrices réduisant d’un facteur 4 le
niveau d’émission de bruit*.
Contrôle de haut niveaux entièrement embarqué incluant
le système de contrôle de vitesse et le circuit de commande
électronique Manaras-Opéra. CARACTÉRISTIQUES STANDARDS
• Alimentation:
Opérateur monophasé.
• Moteur:
60Hz à haut couple de démarrage et à usage intensif.
Moteur ouvert, sans interrupteur centrifuge, protégé contre
les surcharges.
• Système de contrôle embarqué:
Le système de contrôle de la vitesse offre des performances
et une vitesse améliorées, avec des capacités de démarrage
et d'arrêt progressifs.
• Réduction:
Premier étage à une courroie crantée Ax. Étage suivant à
chaîne n° 41 et roues dentées. Arbre d’entrée de diamètre 5/8"
(15.875mm), monté sur palier à roulement. Arbre de sortie de
diamètre 1" (25.4mm), monté sur palier à roulement. Vitesse
d’ouverture de porte de 9"/s et une vitesse de fermeture de
porte de 6"/s.
• Entraînement de la porte:
Par une chaîne n° 41. Fournis en standard: une paire de rails
galvanisés pré-percés d’épaisseur 12 ja. pour une hauteur
de porte jusqu’à 12 pieds. Longueurs de rails supérieurs
disponibles (la hauteur maximum de porte autorisé par le
système de fins de courses est de 30 pieds). Les entretoises
en acier sont enrobées de manchons en plastiques et on
un diamètre de 3/4" (19.1mm) . Le chariot est en alliage
d’aluminium et permet l’ajustement de la tension de la chaîne.
• Limiteur de couple:
À disque de friction, positionné sur l'arbre d'entrée, aisément
réglable de l'extérieur.
• Frein:
Frein à bande sur tambour, électriquement activé. Réduction
du bruit grâce au montage résilient du système de freinage.
• Opération manuelle d’urgence:
Par un système de débrayage rapide du bras amovible.
• Enceinte électrique:
Tous les composants électriques sont contenus dans une
enceinte Nema 1. Couvercle de boîte de contrôle à charnière.
• Système de fins de courses:
Cames en acier auto-lubrifiées et interrupteurs à usage intensif.
Pour une précision optimisée, l’arbre de fins de courses est
supporté par des paliers auto-lubrifiés en bronze fritté. Pas de
déréglage des fins de courses après une opération manuelle
ou le remplacement du moteur.
• Accu-cam®:
Ajustement rapide et précis des cames de fins de courses à
l’aide d’une seule main.
• Compteur de cycles, sans remise à zéro:
Compteur électromécanique, à 6 chiffres, installé à l’intérieur
de l’enceinte électrique. Chaque cycle complet de la porte est
compté fournissant les données nécessaire à la planification de
la maintenance.
• Protection contre la corrosion:
Châssis et enceinte électrique protégés par une peinture en
poudre polyester. Couvercle de boîte de contrôle en polymères.
Arbres bichromatés.
• Installation:
Adossé au plafond avec 8.69" (220.7mm) requis sous les rails.
Montage résilient, réduction du bruit et absorption des
vibrations.
• Dimensions:
Dégagement arrière: Hauteur de porte + 4'5" (1350mm)
Dégagement en plafond pour les rails: 5.625" (143mm) au-dessus du point le plus haut de
la trajectoire de la porte.

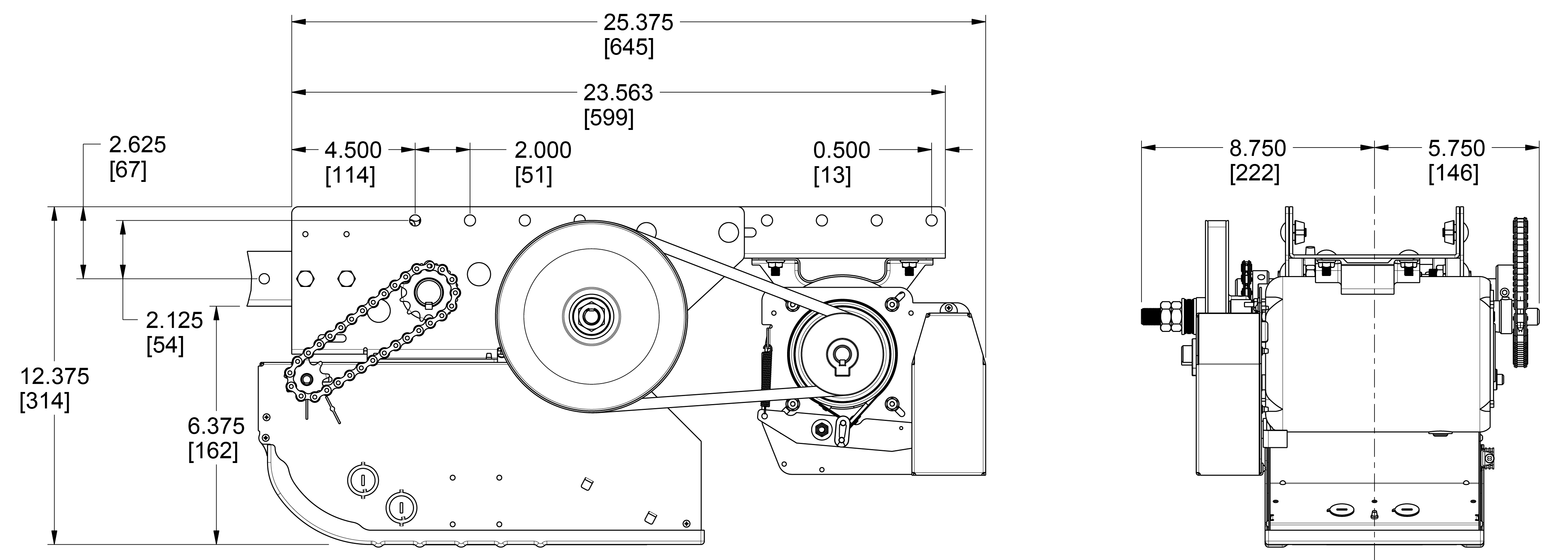

Pour en savoir plus, consultez le dessin dimensionnel.
• Poids approximatif d’expédition:
73 lb - 33 kg + rails.
• Garantie:
2 ans, selon la section 6 de nos conditions générales de ventes.
CIRCUIT DE COMMANDE
• Avec CCE (BOARD 070):
Relayage 24VDC avec un transformateur 40VA classe II, mémoire non
volatile. Fonctions disponibles: récepteur radio, délai d’inversion (1.5s), minuterie
de fonctionnement, arrêt intermédiaire, minuterie de fermeture
(suspension possible à partir du sol), bornes indépendantes pour
boucle de détection, système d’arrêt avancé, boutons poussoirs de
test, système de détection de connexion inversée et détecteur de
verrou. Sélection du mode de fonctionnement sur site: câblage C2, B2,
D1, E2, T ou TS.
• Version “M”:
Propose une fonction de supervision de systèmes primaires
externes de protection contre le coincement. Comprend
un kit de cellules photo-électriques supervisées Nema 4X
(PHOTO 061 en standard). Ce mode autorise la connexion
de systèmes additionnels (optionnels) de protection contre
le coincement en complément du système primaire externe
supervisé. Ces systèmes auxiliaires peuvent être par ex.
des cellules photo-électriques non supervisées, des barres
palpeuses non supervisées à 2 conducteurs ou pneumatiques.
Certifications: ANSI/CAN/UL 325.
Note: ANSI/CAN/UL325 et CAN-CSA C22.2 n°. 247 s’appliquent
aux unités destinées à être utilisées dans des lieux ordinaires,
conformément au Code canadien de l’électricité partie I et au
“National electrical Code” NFPA 70, respectivement.
OPTIONS PRICIPALES
• Accessoires de contrôle:
Le bornier de commande incliné permet un raccordement
aisé de stations à trois boutons-poussoirs (une fournie avec
l’opérateur), de barres palpeuses non supervisées, de cellules
photo-électriques non supervisées, de commandes radio un
bouton-poussoir (bornes externes), d’inverseurs à clef et à
tirette, de détecteurs à boucles magnétiques, d’interrupteurs
de verrouillages extérieurs et de module universel auxiliaire
pré-configuré. 24VCA disponible pour les accessoires externes
protégés par un fusible 2A.
• Modifications de contrôle:
Contrôle alternatif disponible avec panneau de contrôle séparé.
Kit de résistance de freinage optionnel,panneau transformateur
une phase 480V à 240V/600V à 240V etc... consulter le service
des ventes internes.
• Modifications environnementales:
Applications types NEMA 4/12 et NEMA 4X. Application type NEMA 7/9:
consulter le service des ventes internes.
• Modifications mécaniques:
Entraînement par chariot double, palan à chaîne, pignon de
renvoi à usage intensif, montage de profondeur minimale,
etc... consulter le service des ventes internes.
• Modifications électriques:
Contrôle pour lumières de circulation, contacteur-inverseur
contrôlé par carte électronique, etc... consulter le service des
ventes internes.
• Modifications environnementales:
Applications types Nema 4/12 avec panneau séparée, chaîne
nickelée, garde anti-oiseaux, etc... consulter le service des
ventes internes.
• Applications suggérées:
• Complexes d’appartements • immeubles de bureaux
• Premiers répondants • bâtiments pour véhicules d’urgence
• Concessionnaires automobiles • bâtiments de compagnies de transport
• Aéroports • bâtiments militaires
• Gestion énergétique • efficacité énergétique • bâtiments LEED
(1) Les portes d’un poids supérieur à 750 Lbs, requièrent l’installation d’une résistance de freinage ($).
* 4X plus silencieux que notre opérateur ‘‘Extra’’ type ‘‘bloc appartements’’ OTBH-A05.
** Dans l’objectif d’optimiser les performances de l’opérateur, merci de prendre contact avec notre département des ventes internes pour disposer de toute l’assistance nécessaire à la meilleure sélection du kit de transmission pour votre application.** |
